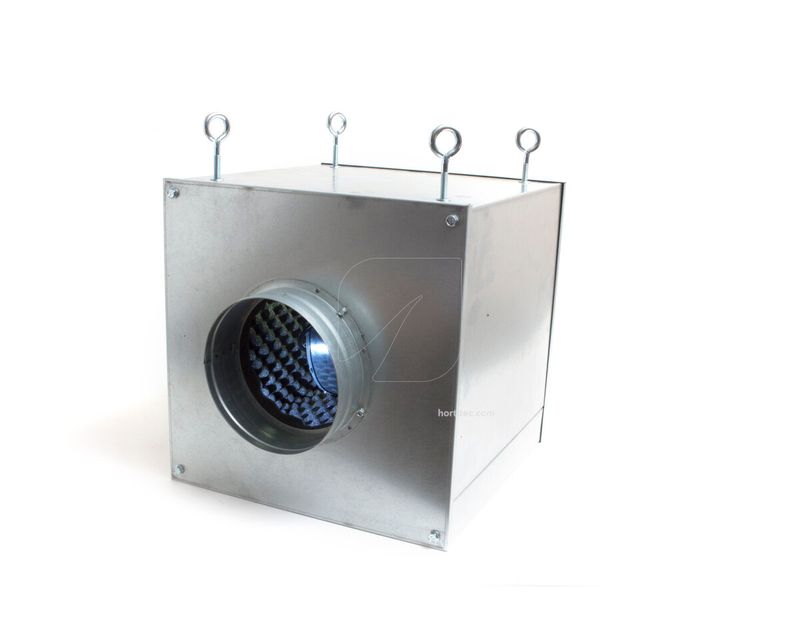

Estrattore cassonato insonorizzato Tornado – Cyclone

🌪️ L’estrattore cassonato insonorizzato Tornado di Cyclone è una soluzione professionale per l’estrazione e il ricambio di grandi volumi d’aria in grow room, serre indoor, locali tecnici e impianti di ventilazione. La gamma comprende sei versioni con portate da 550 fino a 7000 m³/h, così da poter scegliere il modello in funzione del volume dell’ambiente e delle perdite di carico generate da filtri, condotte e raccordi.

🔇 A differenza di un normale estrattore in linea, il gruppo ventilante è racchiuso in una cassa metallica insonorizzata internamente. Questa configurazione aiuta a contenere la propagazione del rumore e protegge il motore, rendendo il Tornado Cyclone particolarmente indicato negli impianti professionali dove robustezza, portata e comfort acustico sono fattori importanti.

✨ Perché scegliere l’estrattore cassonato Tornado Cyclone

• 🟢 Portate elevate: disponibili modelli da 550, 1200, 1500, 2500, 3250 e 7000 m³/h.
• 🔵 Struttura cassonata: il gruppo motore-ventola è protetto all’interno di una robusta cassa in lamiera.
• 🟣 Insonorizzazione interna: rivestimento fonoassorbente per ridurre la rumorosità rispetto a un ventilatore industriale aperto.
• 🟠 Motore Torin-Sifan: componente professionale progettato per applicazioni di movimentazione dell’aria.
• 🟡 Raccordi integrati: i manicotti di collegamento sono già presenti sulla cassa.
• 🔴 Alimentazione 220 V / 50 Hz: adatta agli impianti europei, nel rispetto dell’assorbimento della singola versione.
• 🌿 Compatibile con filtri a carbone: può essere inserito in sistemi professionali per estrazione e trattamento degli odori.

🌱 A cosa serve un estrattore cassonato?

Un estrattore cassonato viene utilizzato quando è necessario movimentare una quantità d’aria superiore a quella gestibile dai piccoli estrattori tubolari. Nelle coltivazioni indoor aiuta a espellere l’aria calda e umida, favorendo il rinnovo dell’aria e contribuendo al controllo del clima.

💨 La cassa insonorizzata permette inoltre di racchiudere il gruppo ventilante, attenuando parte del rumore meccanico e aerodinamico. Questo è particolarmente utile negli impianti che funzionano molte ore al giorno oppure quando il locale tecnico è vicino ad aree frequentate.

🔇 Struttura metallica e isolamento acustico

La cassa è realizzata in lamiera metallica e presenta un rivestimento interno in materiale fonoassorbente. La superficie sagomata del materiale aiuta a limitare la propagazione delle onde sonore generate dal motore e dal movimento dell’aria.

🤫 L’insonorizzazione non significa assenza totale di rumore: soprattutto alle portate più elevate, una parte importante del rumore deriva dalla velocità dell’aria nelle condotte. Per ottenere il miglior risultato è quindi consigliabile abbinare il cassonato a tubazioni del diametro corretto, raccordi ampi e, quando necessario, condotte fonoassorbenti o silenziatori.

⚙️ Motore Torin-Sifan

Il Tornado Cyclone utilizza un motore interno Torin-Sifan, soluzione apprezzata nel settore della ventilazione per applicazioni dove sono richieste portate importanti e affidabilità nel funzionamento prolungato.

💡 La portata effettiva di qualsiasi estrattore può diminuire quando vengono aggiunti filtri a carbone, lunghi tratti di tubo, curve, riduzioni e silenziatori. Per questo motivo è sempre opportuno dimensionare l’impianto con un margine rispetto alla portata minima necessaria.

📊 Modelli disponibili

⚠️ Nota tecnica referenza 630095: i dati del fornitore risultano discordanti sul diametro della bocca; per questo nella scheda non viene indicato un diametro definitivo. Prima di scegliere tubazioni o raccordi è consigliabile verificare la misura effettiva del modello.

📐 Come scegliere la portata giusta

Per dimensionare correttamente un estrattore cassonato è necessario considerare il volume del locale, il calore prodotto dall’illuminazione, il numero di ricambi d’aria desiderati e le perdite di carico dell’intero impianto.

📦 Il volume dell’ambiente si calcola moltiplicando lunghezza × larghezza × altezza. Il risultato, espresso in metri cubi, rappresenta il punto di partenza per stimare il ricambio d’aria necessario.

🌡️ In una grow room con elevato carico termico la scelta dell’estrattore deve tenere conto anche della quantità di calore da evacuare. Filtri a carbone e condotte lunghe possono ridurre significativamente la portata reale, quindi è consigliabile lasciare un margine rispetto al valore teorico.

🌬️ Utilizzo con filtro a carbone

Il Tornado Cyclone può essere abbinato a filtri a carbone attivo per creare un sistema completo di estrazione e controllo degli odori. Il filtro deve essere dimensionato per una portata almeno pari, e preferibilmente superiore, a quella effettiva dell’estrattore.

🟢 Configurazione tipica: filtro a carbone → condotta → estrattore cassonato Tornado → espulsione.

Un filtro troppo piccolo aumenta la resistenza al passaggio dell’aria, riduce la portata e può peggiorare sia il controllo della temperatura sia l’efficienza nella rimozione degli odori.

🏭 Dove può essere utilizzato

• 🌱 grow room di medie e grandi dimensioni;
• 🌿 serre indoor e ambienti di coltivazione controllata;
• 💡 locali con elevati carichi termici;
• 💨 impianti professionali di estrazione e rinnovo aria;
• 🔧 locali tecnici e sistemi centralizzati;
• 🌫️ impianti con filtri a carbone di grande capacità;
• 🔇 installazioni nelle quali è utile ridurre il rumore del gruppo ventilante.

🔌 Alimentazione e consumi

I modelli della gamma funzionano a 220 V / 50 Hz. I consumi variano da 55 W per la versione da 550 m³/h fino a 1500 W per la versione da 7000 m³/h.

⚡ Soprattutto per i modelli di maggiore potenza è importante verificare che linea elettrica, protezioni e dispositivi di comando siano adeguati all’assorbimento previsto. Per installazioni professionali è consigliabile affidare i collegamenti a personale qualificato.

🛠️ Installazione corretta

• 🔧 utilizzare tubazioni e raccordi compatibili con il modello scelto;
• 🌪️ evitare curve strette subito prima o dopo l’estrattore;
• 📏 limitare riduzioni di diametro e tratti di tubo inutilmente lunghi;
• 🔩 fissare la cassa su una struttura stabile;
• 🧽 mantenere puliti ingressi, uscite e condotte;
• 🔌 scollegare sempre l’alimentazione prima di qualsiasi intervento.

🎯 Quale Tornado Cyclone scegliere?

🟢 550 m³/h

Per impianti compatti che richiedono maggiore robustezza e insonorizzazione rispetto a un normale estrattore in linea.

🔵 1200–1500 m³/h

Per ambienti di medie dimensioni e impianti con filtri a carbone o condotte che richiedono una buona riserva di portata.

🟠 2500–3250 m³/h

Per grow room ampie e installazioni professionali con grandi volumi d’aria da movimentare.

🔴 7000 m³/h

Per impianti di grande capacità. Il peso di 70 kg, la portata e l’assorbimento richiedono un’installazione progettata con particolare attenzione.

❓ Domande frequenti

Che differenza c’è tra un estrattore cassonato e un estrattore in linea?

💨 Un estrattore cassonato racchiude motore e ventola all’interno di una cassa, spesso insonorizzata. È generalmente più adatto a impianti professionali e a portate elevate.

È realmente insonorizzato?

🔇 Sì, la cassa è rivestita internamente con materiale fonoassorbente. Il rumore complessivo dipende comunque anche da portata, tubazioni, curve, velocità dell’aria e sistema di fissaggio.

Posso collegarlo a un filtro a carbone?

🌿 Sì. Il filtro deve avere una capacità compatibile con la portata del cassonato per evitare restrizioni eccessive.

Funziona a 220 V?

⚡ Sì, la gamma indicata dal produttore funziona a 220 V / 50 Hz.

Perché conviene scegliere una portata superiore al minimo calcolato?

📈 Perché filtri, curve, riduzioni e tubazioni creano perdite di carico. Un margine di portata aiuta a ottenere nell’impianto reale il ricambio d’aria necessario.

✅ In sintesi

🌟 L’estrattore cassonato insonorizzato Tornado Cyclone è pensato per chi necessita di elevate portate d’aria, struttura robusta e una migliore gestione della rumorosità. Con sei varianti da 550 a 7000 m³/h è possibile dimensionare sia impianti indoor di medie dimensioni sia grandi sistemi professionali di ventilazione.

👉 Seleziona la variante in base alla portata richiesta e verifica sempre diametri, consumo, peso e compatibilità con filtro e condotte dell’impianto.
